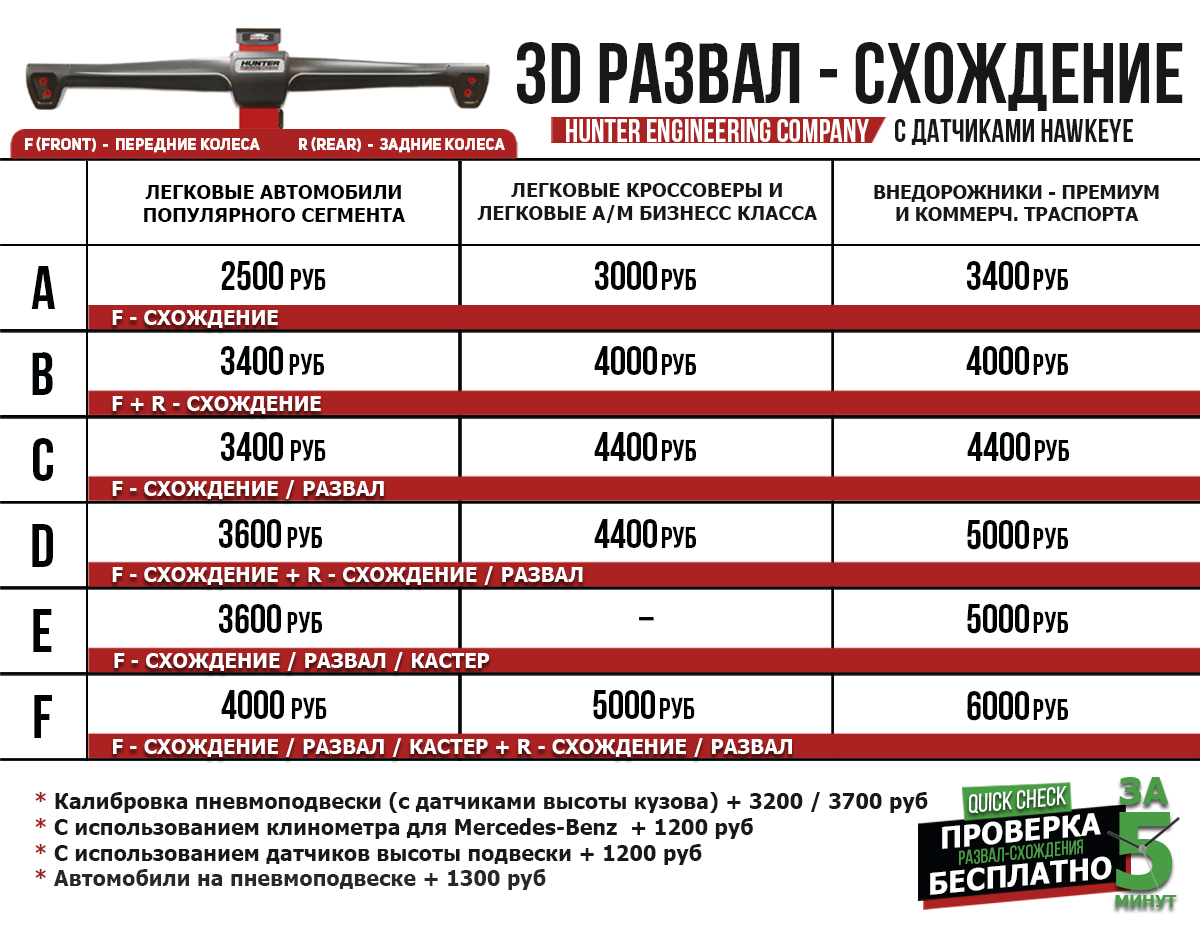

3D РАЗВАЛ — СХОЖДЕНИЕ

Hunter energy company (США)



Компьютерный стенд регулировки углов установки колес Hunter на основе 3D измерительной системы HawKeye Elite. Мобильная консоль на базе персонального компьютера, оснащенного программным обеспечением WinAlign®, 4 цифровые видеокамеры высокого разрешения, электромеханический лифт, трехмерные мишени. Круги поворотные.
Обладает функцией QuickCheck (Быстрой Проверки) углов установки колес автомобиля (приблизительно за 90 секунд).

ОСОБЕННОСТИ:

Персональный компьютер (WА серия). Работает под управлением операционной системы Windows. Программное обеспечение WinAlign®. Удобные диагностика и эксплуатация. Возможность быстрого восстановления (RECOVERY) без участия сервисных представителей. Оснащен устройствами обработки видео, вывода и обработки звука. Возможность сетевого подключения. Поддерживает смену раскладки клавиатуры в процессе работы. Удобное хранение и вывод информации о заказах. Возможность выбора версии комплектации программного обеспечения (с опциями WinAlign-Tuner, ShopResaults и так далее). Возможность подключения дополнительного оборудования для выполнения дополнительных процедур (Romess для измерения высоты посадки МВ, CodeLink для обнуления датчика положения рулевого колеса для корректной работы системы стабилизации курсовой устойчивости, дополнительной камеры для регулировки систем ADR, ACC, LDW). Возможность ОЕМ комплектации и доукомплектации (возможность приобретения «дилерского» стенда с последующей возможностью дополнения функциями «дилерского» стенда другого автопроизводителя). Возможность выбора «глубины» автоматического сопровождения в процессе измерений и регулировок. Доступ на WebSpecs (интернет-база данных VID спецификаций автомобилей).

Датчики четырехкамерные HawKeye Elite (Хокай = соколиный глаз) серии HE421. Две цифровые видеокамеры высокого разрешения. Каждая камера окружена массивом светодиодов, которые выполняют роль фотовспышки (вспыхивают с частотой около 8 раз в секунду). Каждая камера имеет два оптических модуля, каждый из которых обслуживает свою мишень (каждый модуль следит за своим колесом), обеспечивая обзор всех колес автомобиля. Они непрерывно фотографируют проекции геометрических фигур на мишенях, устанавливаемых на колесах. Камеры подключены к цифровому процессору, определяют все параметры по сфотографированной проекции фигуры.
Исполнение с электромеханическим приводом траверсы видеокамер (LZ = Electrical Lift) для совместного применения с подъемником. Лифт добавляет еще порядка 120 см к диапазону видимых высот измерительной системы. Позволяет измерять углы как на средней высоте подъема (для проведения компенсации и измерения кастера), так и на полностью поднятом или полностью опущенном подъемнике (для проведения регулировок снизу или сверху подкапотного пространства). Управление приводом траверсы осуществляется через программу WinAlign®.
Четыре трехмерных мишени (TD мишени) третьего поколения. Совместимы только с 4-х камерными 3D стендами развал-схождения Hunter WinAligh® с датчиками HawkEye Elite (HS421). Легкие (вес одной мишени вместе с адаптером не превышает 2,7 килограмм), небьющиеся (в них нет ни какой электроники), беспроводные трехмерные мишени высокого разрешения сделанные из высокопрочного пластика. Эти мишени не требуют аккумуляторов и проводов питания. Им не нужна периодическая калибровка на протяжении всего срока эксплуатации стенда регулировки развал-схождения (все, что потребуется от Вас — это периодически вытирать пыль с их поверхности). TD-мишени, более компактны (по сравнению с HD и гексагональными мишенями предыдущих поколений): ширина одной мишени вместе с адаптером около 23 сантиметров. В стандартную комплектацию входят удлинители адаптеров, которые подходят для колёсных дисков с выпуклой или глубоко расположенной ступицей и широкоугольные мишени, которые используются для измерения дополнительных углов, таких как максимального угла поворота и обратного схождения в повороте (для измерения продольного наклона поворотного шкворня (кастера) широкоугольные мишени не требуются).
Адаптеры нового поколения QuickClamp® обеспечивают простую и быструю установку мишеней. Колесные адаптеры новой конструкции, сделанные из прочного пластика пристыковываются к колесному диску, прижимаясь к нему захватом за шину (покрышку). Инновационная конструкция захвата позволяет установить его практически на любое колесо (для стальных дисков даже не потребуется снятие декоративных колпаков) за счет универсального адаптера, исключая повреждение колесного диска в результате контакта «металла о металл» (адаптер касается диска только сменным защитным резиновым кольцом, запасные резиновые кольца входят в комплект поставки). Благодаря использованию новейшего программного обеспечения и новых 5 МПикс цифровых камер высокого разрешения более не требуется соблюдать центровку адаптеров, достаточно просто установить захваты приблизительно горизонтально на колесо и закрепить рычагом.
Компенсация биений «докатыванием» автомобиля вперед:
Полная база данных спецификаций автомобилей европейского, японского и китайского рынков. Спецификации получены непосредственно от производителей.
